2020年二級建造師考試在即，考生們都在積極備考，小編為大家整理了二級建造師《機電工程管理與實務》的一些知識點與考點，希望對考生們有所幫助。

考點：電力電纜線路的施工要求

（一）電纜導管敷設的施工要求

2.電纜保護管施工

（1）電纜保護管的設置及要求

1）無設計要求時，下列情況應設置電纜保護管：電纜引入和引出建筑物、隧道、溝道、電纜井等穿過樓板及墻壁處；電纜與各種管道、溝道交叉處；電纜引出地面，距地面2m以下時；電纜通過道路、鐵路時。

2）電纜保護管內徑大于電纜外徑的1.5倍。

3）電纜引入和引出建筑物、隧道、溝道、電纜井等處，一般應采取防水套管；硬塑料管與熱力管交叉時應穿鋼套管；金屬管埋地時應刷瀝青防腐。

4）電纜保護管宜敷設于熱力管的下方；與地下管道、溝道和道路、鐵路交叉處的相互距離符合設計或規范要求。

3.電纜排管施工

（2）敷設電力電纜的排管孔徑一般為150mm。

（3）埋入地下的排管頂部至地面的距離應不小于以下數值：人行道為500mm；—般地區為700mm。

（4）在電纜排管直線距離超過50m處、排管轉彎處、分支處都要設置排管電纜井。排管通向電纜井應有不小于0.1%的坡度，以便管內的水流入電纜井內。

4.電纜穿排管和保護管敷設

（1）敷設在排管內的電纜，應采用鎧裝電纜。

（4）穿入管中的電纜數量應符合設計要求，交流單芯電纜不得單獨穿入鋼管內。

（二）電纜支架制作安裝和橋架安裝的要求

1.電纜支架制作安裝

（2）支架應安裝牢固、橫平豎直，各支架的同層橫擔應在同一水平上。支架應安裝在結構體上，不應將支架設置在輕質墻體上。

（5）金屬支架全長均應良好接地，全長與接地線不少于2點焊接。

2.電纜橋架安裝

（1）金屬橋架要進行防腐處理，一般采用鍍鋅、鍍塑和刷漆等。

（2）金屬橋架安裝，在水平段時每1.5～3m設置一個支、吊架；垂直段時每1～1.5m設置一個支架；距三通、四通、彎頭時1m處應設置支、吊架。

（3）電纜橋架和支架應接地可靠。橋架經過建筑物的伸縮縫時，應斷開100～150mm間距，間距兩端應進行接地跨接。

（4）金屬橋架直線段超過30m、鋁制橋架直線段超過15m時，應留有伸縮縫并用伸縮片連接。

（三）電纜直埋敷設的要求

1.電纜溝開挖及土方回填

（3）電纜敷設后，上面要鋪100mm厚的軟土或細沙，再蓋上混凝土保護板、紅磚或警示帶，覆蓋寬度應超過電纜兩側以外各50mm,覆土分層夯實。

2.電纜敷設及接頭防護的要求

（1）直埋電纜應使用鎧裝電纜，鎧裝電纜的兩端金屬外皮要可靠接地，接地電阻不得大于10Ω。直埋電纜和水底電纜在敷設前應進行交接試驗，有鋁包或鉛包護套的電纜，必須進行外護套絕緣電阻測試。

（2）開挖的溝底是松軟土層時，可直接敷設電纜，一般電纜埋深應不小于0.7m,穿越農田時應不小于1m；如果有石塊或硬質雜物要鋪設100mm厚的軟土或細沙。

（3）直埋電纜同溝時，相互距離應符合設計要求，平行距離不小于100mm,交叉距離不小于500mm。

（4）直埋電纜的中間接頭外面應有防止機械損傷的保護盒（環氧樹脂接頭盒除外）。

（5）直埋電纜自電纜溝引進隧道、工作井和建筑物時，要穿在管中，并將管口堵塞。

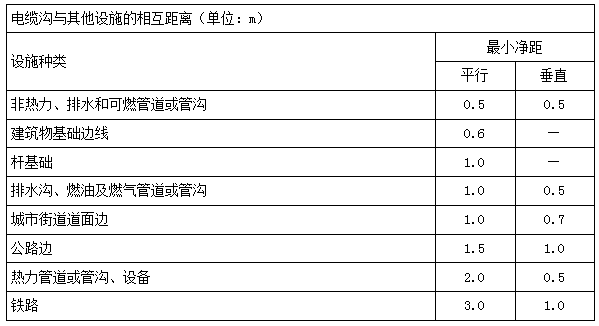

（6）電纜溝與其他設施的相互距離應符合的規定。

3.電纜標樁埋設

直埋電纜在直線段每隔50～100m處、電纜接頭處、轉彎處、進入建筑物等處應設置明顯的方位標志或標樁。

（四）電纜橋架、溝、夾層或隧道內電纜敷設的要求

1.高壓與低壓電力電纜、強電與弱電控制電纜應按順序分層配置，一般情況宜由上而下配置；電力電纜和控制電纜不宜配置在同一層支架上；交流三芯電力電纜，在普通支吊架上不宜超過1層，橋架上不宜超過2層。

2.交流單芯電力電纜，應布置在同側支架上。

3.并列敷設的電纜，其相互間的凈距應符合設計要求。

4.電纜溝電纜與熱力管道、熱力設備之間的凈距，平行敷設時不應小于1m；當受條件限制時，應采取隔熱保護措施。

（五）電纜（本體）敷設要求

1.施工技術準備

（1）電纜型號、規格應符合設計要求。電纜外觀應無損傷、絕緣良好。

（2）電纜的放線架放置應穩妥，鋼軸的強度和長度應與電纜盤重量和寬度相匹配。

（3）敷設前應按設計和實際路徑計算每根電纜的長度，合理安排每盤電纜，減少電纜接頭。

（4）電纜封端應嚴密，并根據要求做電氣試驗。6kV以上的電纜，應做交流耐壓試驗或直流耐壓試驗及泄漏電流測試；1kV及以下的橡塑電纜用2500V兆歐表測試絕緣電阻代替耐壓試驗，電纜絕緣電阻在試驗前后無明顯變化，并做好記錄。

（5）機械牽引電纜前，應按電纜線路實際路徑、電纜最小彎曲半徑、電纜最大牽引強度、限速等因素配置適宜的牽引機和滑動及導向裝置，并調試好運行狀態（同溝、同槽敷設的電纜，按最大直徑、最大彎曲半徑設置滑輪或滑輪組）。

3.標志牌的裝設

（1）應在下列位置掛電纜標志牌

1）電纜終端頭處、接頭處、分支處；電纜隧道轉彎處、直線段每隔50～100m處。

2）電纜豎井及隧道的兩端；電纜夾層內、井內。

（2）標志牌上應注明線路編號；當無編號時，應寫明電纜型號、規格及起訖地點；并聯使用的電纜應有順序號。

（六）電纜終端頭和電纜接頭制作的一般要求

4.電纜終端頭和電纜接頭制作必須連續進行，應絕緣良好、密封防潮、有機械保護等措施。

5.電纜頭的外殼與該處的電纜金屬護套及鎧裝層均應良好接地，接地線應采用銅絞線或銅編織線。

6.三芯電力電纜終端處的金屬護層必須接地良好，電纜的屏蔽層和鎧裝層應錫焊接地線。電纜通過零序電流互感器時，接地點在互感器以下時，接地線應直接接地；接地點在互感器以上時，接地線應穿過互感器接地。

（七）電纜的防火和阻燃措施

1.控制電纜和重要的電力電纜應采用防火或阻燃電纜。

2.電纜進入電纜溝、電纜隧道、電纜夾層、柜和箱的孔洞要進行防火封堵，防止電纜著火而引燃其他電纜及設備。

3.電纜溝、電纜隧道內每60～100m要設一道防火墻和防火門。重要的電纜通道應安裝自動報警和自動滅火裝置。

4.電力電纜與控制電纜之間應設防火隔板。防火封堵層要有足夠的機械強度。保證防火封堵層嚴密性和厚度。

（八）電力電纜敷設線路施工的注意事項

1.電纜敷設順序要求

（1）應從電纜布置集中點（配電室、控制室）向電纜布置分散點（車間、設備）敷設。

（2）到同一終點的電纜最好是一次敷設。

（3）先敷設線路長、截面大的電纜，后敷設線路短、截面小的電纜；先敷設電力、動力電纜，后敷設控制、通訊電纜。

2.電纜斷口防護要求

（1）電纜應在切斷后4h之內進行封頭。

（2）塑料絕緣電力電纜應有防潮的封端。

（3）油浸紙質絕緣電力電纜必須鉛封；充油電纜切斷處必須高于鄰近兩側電纜。

3.電纜中間接頭要求

（1）并列敷設電纜，有中間接頭時宜將接頭位置錯開。

（2）明敷電纜的中間接頭應用托板托置固定。

（3）電力電纜在終端與接頭附近宜留有備用長度。

（4）架空敷設的電纜不宜設置中間接頭；電纜敷設在水底、導管內、路口、門口、通道狹窄處和與其他管線交叉處不應有接頭。

5.三相四線制的系統中應采用四芯電力電纜，不應采用三芯電纜另加一根單芯電纜或?qū)Ь€(xiàn)，電纜金屬護套可作PE線、不能作中性線。五芯低壓電力電纜，不應采用四芯電纜另加一根單芯電纜或?qū)Ь€(xiàn)。

6.并聯使用的電力電纜其長度、型號、規格應相同。
