二級建造師考試:常用測量儀器的性能與應用

2018-11-30 11:12  來源:建設工程教育網  字體:  打印 收藏

 2025年二級建造師新課熱招中 搶跑趁現在

  二級建造師考試:常用測量儀器的性能與應用,現在的競爭壓力這么大,同樣的在二級建造師考試中,也是壓力很大的,所以在備考考試的時候,一定要努力啦!為了幫助小伙們,接下來小編帶大家學習2019二級建造師《市政工程》知識點:施工期間交通疏導。

  01 常用測量儀器的性能與應用

  案例1

  背景

  施工項目部在開工前制定了施工組織設計文件,計劃投入測量儀器和工具進行施工測量。

  問題:1、考試用書中提到的常用施工測量測量儀器和工具有那些?

  分析與答案:常用測量儀器和工具

  1、鋼尺

  2、水準儀

  3、經緯儀

  4、激光鉛直儀

  5、全站儀

  6、輔助儀器和輔助工具

  案例2

  背景

  如圖,



二級建造師考試:常用測量儀器的性能與應用



  施工項目部測量人員采用50米鋼尺測量建筑物軸線之間水平距離。

  問題:1、鋼尺是什么材料制成的?

  2、鋼尺分類方法有哪幾種?

  分析與答案

  1、鋼尺是采用經過一定處理的優質鋼制成的帶狀尺。

  2、第一種分類方法,按照最大測量長度分類:

  若L=20米,則稱為20米鋼尺、若L=30米,則稱為30米鋼尺、若L=50米,則稱為50米鋼尺。



二級建造師考試:常用測量儀器的性能與應用

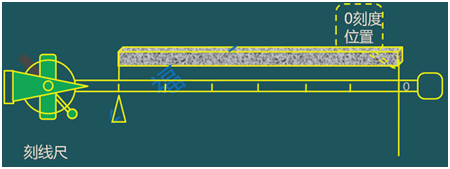

  第二種分類方法,鋼尺按零點位置分為端點尺和刻線尺。



二級建造師考試:常用測量儀器的性能與應用



  案例3

  背景

  如圖,施工項目部測量人員采用50米鋼尺測量建筑物軸線之間水平距離。測量時使用了拉力計。拉力與檢定時一致。距離丈量結果中加入了尺長、溫度、傾斜等改正數。

  問題:1、鋼尺主要作用是什么?

  2、水平距離測量有何不妥?

  分析與答案

  1、鋼尺的主要作用是距離測量。

  2、水平距離測量無不妥之處。

  測量時使用了拉力計。拉力與檢定時一致。距離丈量結果中加入了尺長、溫度、傾斜等改正數。

  檢定時15N,現場測量也應保持拉力15N。



二級建造師考試:常用測量儀器的性能與應用



  考試用書:鋼尺的主要作用是距離測量,鋼尺量距是目前樓層測量放線最常用的距離測量方法。鋼尺量距時應使用拉力計,拉力與檢定時一致。距離丈量結果中應加入尺長、溫度、傾斜等改正數。

  案例4

  背景

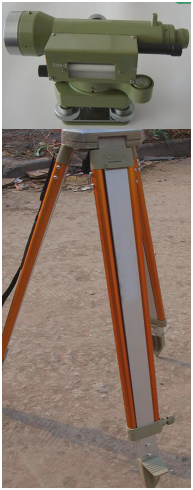

  如圖,施工項目部測量人員正在使用DS3型水準儀進行水準測量。



二級建造師考試:常用測量儀器的性能與應用



  問題:

  1、水準儀主要功能作用是什么?

  2、DS3的含義是什么?

  3、我國的水準儀系列分為幾個等級及其適用范圍?

  4、水準儀主要組成是什么?

  分析與答案

  1、水準儀是進行水準測量的主要儀器,主要功能是測量兩點間的高差,它不能直接測量待定點的髙程,但可由控制點的已知高程來推算測點的高程。另外,利用視距測量原理,它還可以測量兩點間的大致水平距離。

  2、(1)“D”符號是大地測量儀器的代號,

  (2)“S”符號是水準儀的代號,

  (3)“3”數字表示儀器的精度。

  我國的水準儀系列分為DS05、DS1、DS3等幾個等級。

  3、我國的水準儀系列分為DS05、DS1、DS3等級。

  DS05型和DS1型水準儀稱為精密水準儀,用于國家一、二等水準測量和其他精密水準測量;DS3型水準儀稱為普通水準儀,用于國家三、四等水準測量和一般工程水準測量


DS05
DS1
DS3
國家一、二等水準測量

國家三、四等水準測量


一般工程水準測量



  4、水準儀主要由:望遠鏡、水準器、基座三個部分組成,使用時通常架設在腳架上進行測量。

  案例5

  背景

  如圖,施工項目部測量人員正在使用DS3型水準儀進行水準測量。



二級建造師考試:常用測量儀器的性能與應用



  問題:1、水準測量的主要配套工具有哪些?

  分析與答案

  1、水準測量的主要配套工具有:



二級建造師考試:常用測量儀器的性能與應用



  (2)尺墊



二級建造師考試:常用測量儀器的性能與應用





二級建造師考試:常用測量儀器的性能與應用



  案例6

  背景

  如圖,施工項目部測量員正在使用DJ6型經緯儀進行水平角度測量。

  問題:1、經緯儀作用是什么?

  2、DJ6含義是什么?

  3、經緯儀有哪些分類?

  4、經緯儀主要組成有哪些?



二級建造師考試:常用測量儀器的性能與應用



  分析與答案:

  1、經緯儀能進行水平角、豎直角、測量的儀器;它還可以借助水準尺,利用視距測量原理,測出兩點間的大致水平距離和高差、也可以進行點位的豎向傳遞測量。

  2、(1)“D”符號是大地測量儀器的代號;(2)“J”符號是經緯儀的代號;(3)“6”數字表示儀器的精度。

  3、分類方法一:經緯儀按照讀數光路形式分:(1)光學經緯儀、(2)電子經緯儀,主要區別在于角度值讀取方式的不同:(1)光學經緯儀采用讀數光路來讀取刻度盤上的角度值; (2)電子經緯儀采用光敏元件來讀取數字編碼度盤上的角度值,并顯示到屏幕上。 隨著技術的進步。目前普遍使用電子經緯儀。

  分類方法二:在工程中常用的經緯儀按照精度劃分有:(1)DJ2、(2)DJ6。

  DJ6型進行普通等級測量,而DJ2型則可進行高等級測量工作。

  4、經緯儀主要組成有哪些?

  經緯儀主要由照準部、水平度盤、基座三部分組成

  案例7

  背景

  如圖,施工項目部測量人員正在使用激光鉛直儀進行點位的豎向傳遞。

  問題:1、激光鉛直儀作用與分類是什么?



二級建造師考試:常用測量儀器的性能與應用



  分析與答案:

  1、激光鉛直儀主要用來進行點位的豎向傳遞,如高層建筑施工中軸線點的豎向投測等。

  激光鉛直儀按技術指標(精度)分:1/(4萬)、1/(10萬)、1/(20萬)、等幾個級別。建筑施工測量一般采用1/(4萬)精度激光鉛直儀。除激光鉛直儀外,有的工程也采用激光經緯儀來進行點位的豎向傳遞測量。



二級建造師考試:常用測量儀器的性能與應用



  案例8

  背景

  如圖,施工項目部測量員正在使用全站儀進行施工測量。

  問題:1、全站儀組成是什么?

  2、全站儀特點是什么?



二級建造師考試:常用測量儀器的性能與應用



  分析與答案

  1、全站儀又稱全站型電子速測儀,是一種可以同時進行角度測量和距離測量的儀器。組成包括三部分:(1)電子測距儀、(2)電子經緯儀、(3)電子記錄裝置

  2、全站儀具有操作方便、快捷、測量功能全等特點,使用全站儀測量時,在測站上安置好儀器后,除照準需人工操作外,其余操作可以自動完成,而且?guī)缀跏窃谕粫r間測得:(1)平距、(2)高差、(3)點的坐標、(4)高程。
