2A320037掌握建筑幕墻工程施工質量控制

　　本條知識點多，不易掌握，是歷年考試的難點。

　　考生應重點掌握：幕墻骨架與主體結構之間的連接構造、石材幕墻的防堿背涂、玻璃幕墻的“三性試驗”、幕墻隱蔽工程驗收的內容等基本知識。

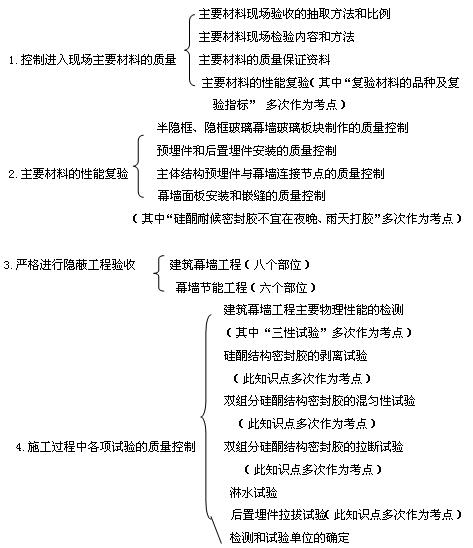

　　建筑幕墻工程施工質量控制須做好如下工作：

　　[案例題一]

　　背景資料

　　某綜合大樓室內外裝飾裝修改造工程施工項目有：

　?。?）外墻在普通黏土磚和加氣混凝土墻面上粘貼飾面磚，項目部在普通黏土磚墻面上做了飾面磚的樣板件，經有資質的檢測單位進行飾面磚粘結強度檢測合格。

　　（2）外墻局部做隱框玻璃幕墻，幕墻采用硅酮結構密封膠，密封膠生產廠提供了相容性試驗合格的檢測報告。

　?。?）外墻鋁合金門窗和木門窗安裝完成后，監理工程師發現均無三項物理性能檢測報告，后由生產廠補充提供了鋁合金窗的三項物理性能檢測報告和出廠合格證，但監理工程師認為三項物理性能檢測報告還有缺項。

　?。?）室內衛生間地面進行了防水處理，并按規定進行了蓄水試驗，經監理公司驗收合格，但竣工驗收時發現部分與衛生間相鄰的房間墻面有滲水現象。

　　二、問題

　　（1）指出本工程飾面磚樣板件檢測報告的不妥之處，并說明理由。

　?。?）幕墻用的硅酮結構密封膠的相容性試驗是否有效？為什么？

　?。?）本工程需要對哪些門窗提供三項物理性能檢測報告？監理工程師的意見是否正確？三項物理性能檢測報告還有哪些缺項？

　?。?）從室內裝飾裝修工程施工分析，衛生間墻面滲水的主要原因是什么？

　　三、解題分析

　　本題主要考核考生對裝飾裝修工程質量驗收中“有關安全和使用功能的檢測項目”知識點的掌握。因為題干中的四個問題都是有關安全和功能的項目?？忌鷮ι鲜鲇信袛嘈缘奶釂?，首先應進行判斷，如“是否有效”、“是否正確”等提問應先進行回答，然后可根據自己掌握的知識進行分析，逐項回答，不要不加判斷就直接回答，這樣容易失分。

　　考生復習時，可參考《建筑裝飾裝修工程質量驗收規范》GB50210第75、76頁及《建筑地面工程施工質量驗收規范》GB50209-2010第17～20頁的有防水要求地面的有關條文，掌握這些知識點。

　　對第（3）問，規范只對鋁合金窗的三項物理性能有復驗要求，對鋁合金門和木門窗沒有要求?？忌灰?a title="試題" href="http://www.nmyscw.cn/web/shiti/" target="_blank" class="bule">試題的提問所迷惑，誤以為監理工程師提出的缺項是指鋁合金門和木門窗的三性試驗報告。

　　四、答案

　?。?）只做一種樣板件不妥，因為本工程飾面磚鋪貼在普通黏土磚和加氣混凝土兩種不同的基層上，應該根據不同的基層做兩種不同的樣板件，做在普通黏土磚基層上的樣板件的粘結強度不能代表鋪貼在加氣混凝土基層上的飾面磚的粘結強度。

　?。?）無效。應由有資質的檢測單位進行檢測，生產廠為本廠產品提供的檢測報告，不能作為質量驗收的依據。

　?。?）本工程只需對鋁合金窗提供三項物理性能復驗報告，監理工程師意見正確。規范要求對鋁合金窗的三項物理性能進行復驗，即除了廠方應提供三項物理性能檢測報告和出廠合格證外，施工單位在鋁合金窗到達現場后，還應會同監理工程師見證取樣，送有資質的檢驗機構進行復驗。

　　（4）滲水的主要原因是衛生間防水層沒有按照規范施工，防水層向墻上延伸或延伸的高度不符合規范要求。

　　[案例題二]

　　一、背景資料

　　某辦公樓室內外裝飾裝修工程施工，在各個施工階段項目部對以下項目進行了驗收：

　?。?）吊頂工程在飾面板安裝前對吊頂內的所有安裝管線、設備和輕鋼龍骨、吊桿等會同有關單位進行了隱蔽工程驗收，但對部分造型吊頂?shù)哪君埞堑姆阑鹜苛衔赐ㄖ拦芾聿块T進行驗收，飾面板安裝后，消防部門要求拆除部分飾面板進行檢查。

　?。?）木門窗、鋁合金門窗、全玻門、防火門安裝，按照同一品種、類型和規格，每100樘劃分為一個檢驗批進行驗收。

　　（3）規范規定隱框玻璃幕墻工程的表面平整度允許偏差為2㎜，在檢驗批驗收時，甲、乙兩個檢驗批各抽查的100個樣本點，甲檢驗批90%合格，不合格點中最大的偏差為3.5㎜；乙檢驗批82%合格，不合格點的偏差均未超出2.8㎜.

　?。?）工程完工后2天，施工單位受建設單位的委托，請有資質的檢測單位對室內環境進行了檢測。

　　二、問題：

　　（1）消防部門的要求是否合理？為什么？

　　（2）指出門窗安裝檢驗批驗收劃分的錯誤之處，并說明正確的劃分方法。

　?。?）分別判定甲、乙兩個檢驗批是否合格，并說明理由。

　?。?）對室內環境檢測的時間是否正確？說明理由。

　　三、解題分析

　　本題主要考核考生對裝飾裝修工程各個施工階段驗收要求的知識點。第1問是關于隱蔽工程驗收的知識，尤其對吊頂工程的隱蔽工程驗收，涉及單位很多，不得疏忽。第2問是分項工程檢驗批劃分的知識，考生應掌握裝飾裝修工程每個子分部的檢驗批劃分方法。第3問是檢驗批合格判定的標準?？忌灰獑渭儚某椴闃颖镜暮细衤矢叩蛠砼卸z驗批是否合格，不要被試題的合格率所迷惑，作出錯誤的判斷。第4問是室內環境的檢測時間?？忌灰`以為檢測時間愈早愈好。

　　四、答案

　?。?）合理。因為施工單位在吊頂隱蔽前必須通知有關單位參加隱蔽工程驗收。

　?。?）木門窗、鋁合金門窗檢驗批劃分正確；全玻門、防火門屬于特種門，同一品種、類型和規格每50樘應劃分為一個檢驗批。

　?。?）甲檢驗批不合格，因為它的抽查樣本的偏差超過了允許偏差的1.5倍；乙檢驗批合格，因為它的抽查樣本80%以上符合規范要求，其超出允許偏差的樣本，偏差值均未超過允許偏差的1.5倍，故可判定為合格。

　?。?）不正確。根據《民用建筑工程室內環境污染控制規范》GB50325的規定，建筑工程及其室內裝修工程的室內環境質量驗收，應在工程完工至少7d以后，工程交付使用前進行。

　　[案例題三]

　　一、背景資料

　　某建筑幕墻施工企業承包某南方城市的商業大廈外墻幕墻工程施工，工程內容包括隱框玻璃幕墻、鋼桁架點支承玻璃幕墻和花崗石石材幕墻。工程于2005年竣工驗收后，經監理單位推薦申報省級優秀裝飾工程。優秀裝飾工程評審小組在審查技術資料后提出幕墻主要材料鋁合金型材、玻璃及鋼桁架用鋼材均未進行復驗，花崗石只有彎曲強度的復驗報告，沒有對石材的耐凍融性和放射性進行復驗。根據有關部門制訂的評優辦法，對主要材料均應進行復驗，而鋁合金型材、玻璃、鋼材和花崗石均屬于幕墻工程的主要材料，所以本工程未通過優秀工程評審。但施工單位和監理單位對此提出異議。經核查，本工程所用的鋁合金型材、玻璃均為國內大廠生產，生產批號清楚，質量保證資料齊全。鋼材為進口產品。主要材料現場檢驗抽查比例和數量及檢驗指標均達到質量檢驗標準要求。

　　二、問題

　　在下列材料質量未出現異?；蛴袪幾h的情況下，請問：

　　（1）鋁合金型材和玻璃是否應進行復驗？說明理由。

　?。?）點支承玻璃幕墻鋼桁架用的鋼材是否應進行復驗？說明理由。

　?。?）花崗石的耐凍融性和放射性指標是否應進行復驗？說明理由。

　　三、解題分析

　　本題主要考核考生對主要材料現場檢驗和復驗知識點的掌握。材料的現場檢驗與材料復驗是不同的。通過解題要澄清幾個容易混淆的概念：第一，不是所有進場材料都要進行復驗；第二，不是所有主要材料都應進行復驗；第三，規范規定要進行復驗的材料，不是所有指標都應進行復驗。通過解題使考生進一步明確本工程哪些材料及其性能指標應進行復驗。

　　四、答案

　?。?）不需要進行復驗。因為鋁合金型材的壁厚、膜厚、硬度和表面質量等指標都可以使用小型儀表在現場進行抽檢，內在質量則應核查相關的質量保證資料；玻璃的幾何尺寸、表面應力和外觀質量等指標也可使用小型儀表在現場進行抽檢。雖然鋁合金型材和玻璃都是幕墻的主要材料，但規范沒有要求進行復驗（幕墻節能工程用的玻璃，從2007年《建筑節能工程施工質量驗收規范》實施后，有四項指標需進行復驗）。

　?。?）需要進行復驗。因《鋼結構工程施工質量驗收規范》要求對進口鋼材應進行抽樣復驗。

　?。?）不需要進行復驗。因為規范只要求對寒冷地區石材幕墻所用石材的耐凍融性進行復驗，本工程在某南方城市，故可不進行復驗；規范要求對室內使用超過一定數量的花崗石應進行放射性指標復驗，本工程在室外，故也可不進行復驗。
