2．重力式支護結構

　　基坑支護結構一般根據地質條件、基坑開挖深度以及對周邊環境保護要求采取重力式支護結構、板式支護結構、土釘墻等形式。在支護結構設計中首先要考慮周邊環境的保護，其次$建設工程教育網$要滿足本工程地下結構施工的要求，再則應盡可能降低造價、便于施工。

　　重力式支護結構是指主要通過加固基坑周邊土形成一定厚度的重力式墻，以達到擋土的目的。水泥土攪拌樁（或稱深層攪拌樁）支護結構是近年來發展起來的一種重力式支護結構。它是$建設工程教育網$通過攪拌樁機將水泥與土進行攪拌，形成柱狀的水泥加固土（攪拌樁）這種支護墻具有防滲和擋土的雙重功能。由水泥土攪拌樁搭接而形成水泥土墻，它既具有擋土作用，又兼有隔水作用。它適用于4～6m深的基坑，最深可達7～8m.

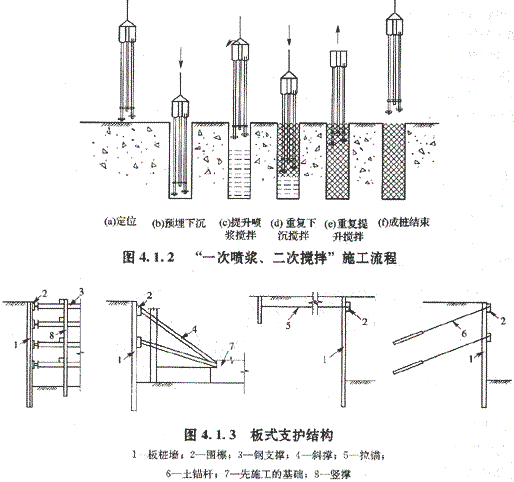

　　攪拌樁成樁工藝可采用“一次噴漿、二次攪拌”或“二次噴漿、三次攪拌”工藝，主要依據水泥摻人比及土質情況而定。水泥摻量較小，土質較松時，可用前者；反之，可用后者。“一次噴漿、二次攪拌”的施工工藝流程如圖4.1.2所示。當采用“二次噴漿、三次攪拌”工藝時可在圖示步驟作業$建設工程教育網$時也進行注漿，以后再重復一次與的過程。

　　3．板式支護結構

　　板式支護結構由兩大系統組成：擋墻系統和支撐（或拉錨）系統（圖4.1．.3）懸臂式板樁支護結構則不設支撐（或拉錨）

　　擋墻系統常用的材料有槽鋼、鋼板樁、鋼筋混凝土板樁、灌注樁及地下連續墻等。鋼板樁有平板形和波浪形兩種。鋼板樁之間通過鎖口互相連接，形成一道連續的擋墻。由于鎖口$建設工程教育網$的連接，使鋼板樁連接牢固，形成整體。同時也具有較好的隔水能力。鋼板樁截面積小，易于打入，U形、Z形等波浪式鋼板樁截面抗彎能力較好。鋼板樁在基礎施工完畢后還可拔出重復使用。建設工程&教育網

　　支撐系統一般采用大型鋼管、H型鋼或格構式鋼支撐，也可采用現澆鋼筋混凝土支撐。拉錨系統材料一般用鋼筋、鋼索、型鋼或土錨桿。根據基坑開挖的深度及擋墻系統的截面性能可設置一道或多道支點?；虞^淺，擋墻具有一定剛度時，可采用懸臂式擋墻而不設支撐點。支撐或拉錨與擋墻系統通過圍檁、冠梁等連接成整體。

　　板樁墻的施工根據擋墻系統的形式選取相應的方法。一般鋼板樁、混凝土板樁采用打入法，而灌注樁及地下連續墻則采用就地成孔（槽）現澆的方法。
