三、水泥

　　水泥呈粉末狀，與水混合后，經(jīng)過(guò)物理化學(xué)反應(yīng)過(guò)程能由塑性漿體變成堅(jiān)硬的石狀體，并能將散粒狀材料膠結(jié)成為整體，所以水泥是一種良好的礦物膠凝材料。水泥漿體不但能在空氣中硬化，還能更好地在水中硬化，保持并繼續(xù)增長(zhǎng)其強(qiáng)度，故水泥屬于水硬性膠凝材料。水泥品種很多，工程中最常用的是硅酸鹽系列水泥。

　?。ㄒ唬┕杷猁}水泥、普通硅酸鹽水泥

　　1．定義與代號(hào)

　?。?）硅酸鹽水泥。凡由硅酸鹽水泥熟料、0～5％的石灰石或?；郀t礦渣、適量石膏磨細(xì)制成的水硬性膠凝材料，稱(chēng)為硅酸鹽水泥（國(guó)外通稱(chēng)為波特蘭水泥）可分為兩種類(lèi)型：不摻混合材料的稱(chēng)為Ⅰ型硅酸鹽水泥，代號(hào)P?Ⅰ，摻人不超過(guò)水泥質(zhì)量5%的石灰石或粒化高爐礦渣混合材料的稱(chēng)為Ⅱ型硅酸鹽水泥，代號(hào)P?Ⅱ。

　?。?）普通硅酸鹽水泥。由硅酸鹽水泥熟料、6％～15％的混合材料、適量石膏磨細(xì)制成的水硬性膠凝材料，稱(chēng)為普通硅酸鹽水泥，代號(hào)P?O.

　　摻活性混合材料時(shí)，最大摻量不得超過(guò)15％，其中允許用不超過(guò)水泥質(zhì)量5％的窯灰或不超過(guò)水泥質(zhì)量10％的非活性混合材料來(lái)代替。摻非活性混合材料時(shí)，最大摻量不得超過(guò)水泥質(zhì)量的10％。

　　2．硅酸鹽水泥熟料的組成

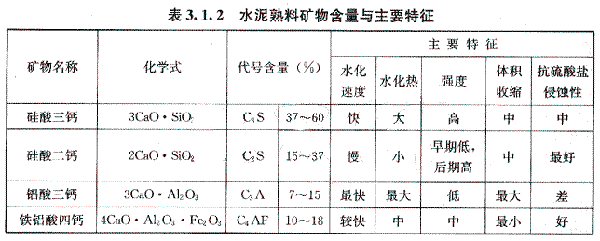

　　硅酸鹽水泥熟料主要礦物組成及其含量范圍和各種熟料單獨(dú)與水作用所表現(xiàn)特性，見(jiàn)表3.1.2.

　　3．硅酸鹽水泥的凝結(jié)硬化

　　水泥的凝結(jié)硬化包括化學(xué)反應(yīng)（水化）及物理化學(xué)作用（凝結(jié)硬化）水泥的水化反應(yīng)過(guò)程是指水泥加水后，熟料礦物及摻入水泥熟料中的石膏與水發(fā)生一系列化學(xué)反應(yīng)。水泥凝結(jié)硬化機(jī)理比較復(fù)雜，一般解釋為水化是水泥產(chǎn)生凝結(jié)硬化的必要條件，而凝結(jié)硬化是水泥水化的結(jié)果。
