3．砂的物理性質

　　表觀密度一般為2.55～2.75g/cm³，干砂堆積密度一般為1450～1700kg/m³，隨砂含水率的變化其堆積體積也發(fā)生變化。若以干砂為標準，當含水率為5％時，體積增大25％～30％，這是由于砂子表面的吸附水膜造成，而繼續(xù)增大水量時，水膜破裂體積反而縮小，所以在拌制混凝土時，砂子用量以質量控制較為可靠。

　　砂子的含水狀態(tài)分全干、氣干、表干和潮濕四種狀態(tài)，其含水量各不相同，為了消除其對混凝土質量的影響，標準規(guī)定，骨料以干燥狀態(tài)設計配合比，其他狀態(tài)含水率應進行換算。

　?。ǘ┢胀ㄊ?/strong>

　　普通石子包括碎石和卵石。碎石是由天然巖石或卵石經(jīng)破碎、篩分而得到的巖石粒料；卵石是天然巖石由自然條件作用而形成的顆粒。

　　碎石表面粗糙，顆粒多棱角，與水泥漿粘結力強，配制的混凝土強度高，但其總表面積和孔隙率較大，拌制混凝土水泥用量較多，拌和物和易性較差；卵石表面光滑，少棱角，孔隙率及表面積小，拌制混凝土需用水泥漿量少，拌和物和易性好，便于施工，但所含雜質常較碎石多，與水泥漿粘結力較差，故用其配制的混凝土強度較低。

　　1．有害雜質含量

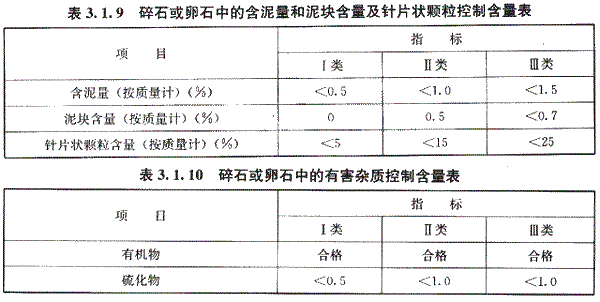

　　石子中含有黏土、淤泥、有機物、硫化物及硫酸鹽和其他活性氧化硅等雜質。有的雜質影響粘結力，有的能和水泥產生化學作用而破壞混凝土結構。此外，針片狀顆粒的含量也不宜過多。其控制含量見表3.1.9和表3.1.10.

分享到：

【我要糾錯】 責任編輯：
